Indirekt ångpanna

Designtryck: 12 eller 15 bar
Ångkapacitet: 341 – 15 300 kg/t

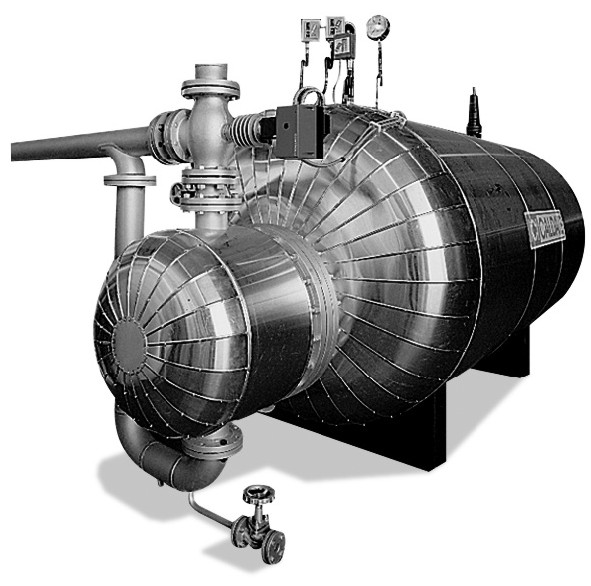

EVX-ångpannserien är horisontella pannor utrustade med en värmeväxlarslinga som innehåller en primär vätska såsom termisk olja eller överhettat vatten. De levereras kompletta med säkerhets- och regleringsutrustning.

Denna produkt är för närvarande slut i lager och är inte tillgänglig.

Artikelnr: N/A Kategori:

Standard utrustning:

    • Stödram i stålplåt och profiljärn
    • Mineralulls isolering med hög densitet och aluminiumplåt

Ångsidan:

    • Huvud ångpådragsventil
    • 2 säkerhetsventiler
    • 2 nivåsiktglas
    • 2 avtappnings- och avstängningsventiler för nivåsiktglas

Instrumenteringsgrenrör för tryckövervakning:

    • Manometer med 3-vägs testventil
    • Regleringspressostat
    • Maxtryckvakt med manuell återställning

Nivåkontroll:

    • Nivågivare för pumpstart
    • Nivågivare för pumpstop
    • Nivågivare för lågnivå larm

Bottenblåsning:

    • Avloppsventil
    • Snabbavblåsningsventil med manuell manövrering

Matarvattenenhet monterad på stödram:

    • 1 vertikal flerstegs centrifugalpump lämplig för 120 °C vatten
    • 1 avstängningsventil
    • 1 pump sugfilter
    • 2 backventiler

Pannkontrollpanel, IP 55 400V/3 +N/ 50Hz

PannmodellEVX 1000, EVX 1200, EVX 1500, EVX 200, EVX 2000, EVX 2500, EVX 300, EVX 3000, EVX 400, EVX 4000, EVX 500, EVX 5000, EVX 600, EVX 6000, EVX 800, EVX 8000, EVX 9000
MärkeICI

ICI EVX - Presentationsbroschyr (En)

Generellt

Designtryck [bar] Strömförsörjning
12 eller 15(1) 3F+N 400v 50Hz(2)

(1) 15 bar på förfrågande
(2) Andre strömförsörjnings typer på förfrågande

Tryck

Designtryck [bar] Arbetstryck [bar]
Min Max
12 8,0(1) 11,5
15 10,0(1) 14,3

(1) Konfiguration för lägre arbetstryck kan levereras

ICI EVX - Kapacitet, vattenvolym och vikt

Pannmodell Artikelnummer Max ångproduktion (1) [kg/t] Max värmeeffekt (2) [kW] Vattenvolym [l] Torr vikt (3) [kg]
Vatten Ånga Total
EVX 200 87140212 200 233 491 169 650 600
EVX 300 87140312 300 349 592 158 750 850
EVX 400 87140412 400 465 960 310 1270 1050
EVX 500 87140512 500 581 962 338 1300 1150
EVX 600 87140612 600 698 1295 455 1750 1350
EVX 800 87140812 800 930 1517 518 2035 1550
EVX 1000 87141012 1000 1163 2070 640 2710 1700
EVX 1200 87141212 1200 1395 2220 695 2915 1850
EVX 1500 87141512 1500 1744 2916 254 3170 2400
EVX 2000 87142012 2000 2326 3384 391 3775 2550
EVX 2500 87142512 2500 2907 3390 1060 4450 2900
EVX 3000 87143012 3000 3488 3960 1540 5500 3400
EVX 4000 87144012 4000 4651 4680 1820 6500 3800
EVX 5000 87145012 5000 5814 5760 2240 8000 4500
EVX 6000 87146012 6000 6977 7776 3024 10800 5500
EVX 8000 87148012 8000 9302 8856 3444 12300 7200
EVX 9000 87149012 9000 10465 11870 3580 15450 9000

(1) Vid 70 °C matarvatten temperatur
(2) Vid normalt vattennivå (n.v.n.)
(3) För 12 bar beräkningstryck
