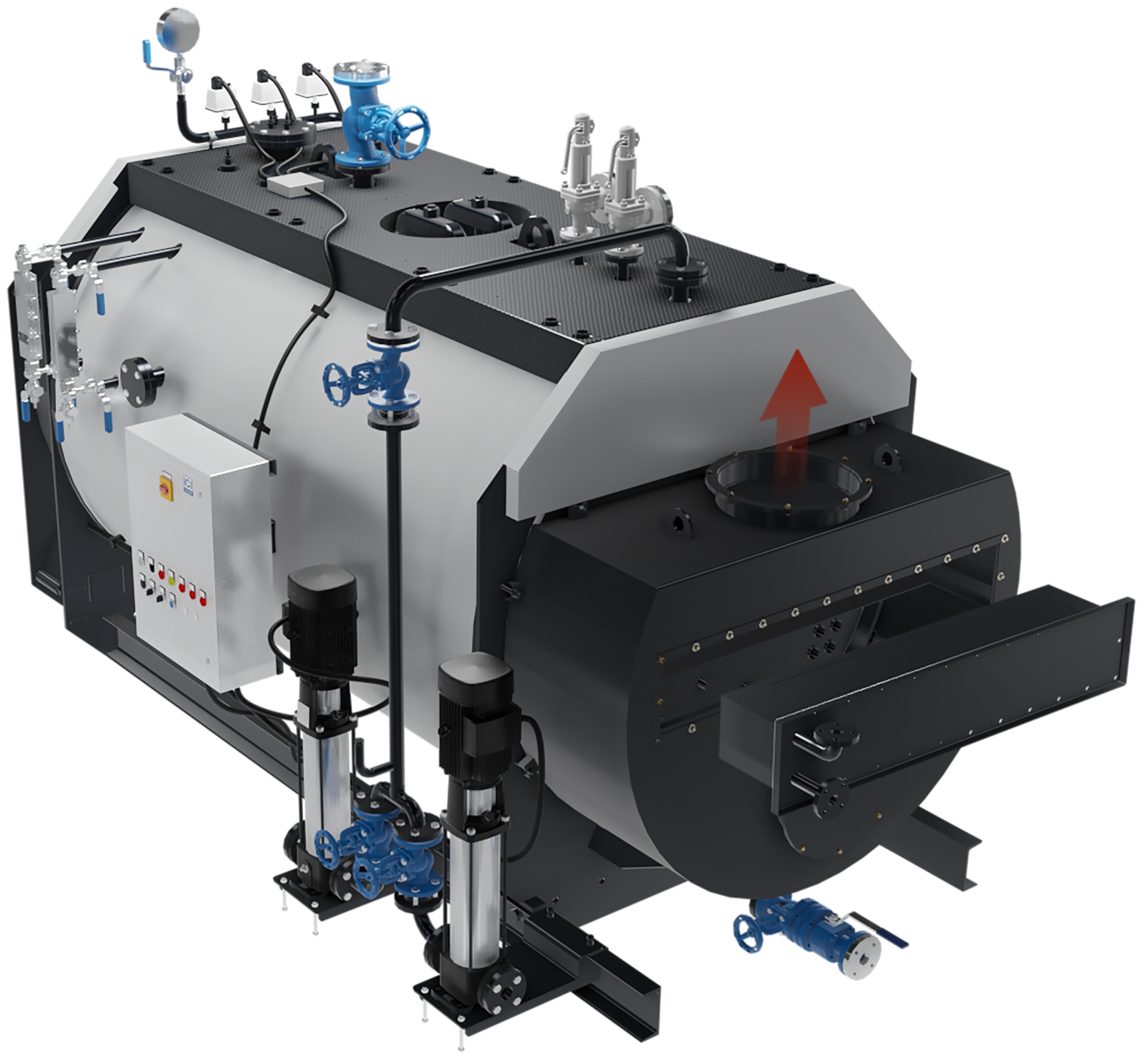

SIXEN - Bild 1
Förstora

SIXEN

Säckeldad högtrycks ångpanna

Konstruktionstryck: 12, 15, 18 eller 20 bar
Ångkapacitet: 350 – 5 100 kg/t

Kategori:

SIXEN serien av ångpannor är säck eldade pannor med vågräta rökkanaler och vattenkyld backgavel.

  • Vid konstruktionen har det använts hög kvalité på material och svetsningen är kontrollerad av röntgen, ultraljud och färg genomträngnings inspektioner
  • Leveras fullt utrustad med allt säkerhets- och reglerings utstyr, emballerad och klar för installation
  • Stort ångutrymme medför torr ånga av god kvalité
  • Rostfri stål beklädnad
  • Två matar vatten pumpar som standard
  • Tillverkad enligt EN 12 935 och godkänt jämför P.E.D. 97/23/CE och CE 1370
  • Pannan kan användas för båda gas och olja bränsle

Milton produktbroschyr (SV/Dk/En)
ICI produktbroschyr

Generellt
Konstruktionstryck [bar] 12, 15, 18 eller 20 (1)
Strömförsörjning 3F+N 400v 50Hz (2)
Bränsle Gas, lättolja eller tjockolja
Rökgastemperatur [°C] 240 (3)

(1) 18 och 20 bar efter förfrågan
(2) andre strömförsörjnings typer efter förfrågan
(3) vid användning av naturgas med 10 % CO2



Standard arbetstryck
Konstruktionstryck Arbetstryck
min max
[bar] [bar] [bar]
12 8,0 (1) 11,5
15 10,0 (1) 14,3
18 13,0 (1) 17,0

(1) Konfiguration för lägre arbetstryck kan levereras



Kapacitet, vattenvolym och vikt
Pann modell Max ångproduktion (1) Max inmatat effekt (2) Max värmeeffekt (2) Verk­nings­grad (2) Vattenvolym Torr vikt
Vatten (3) Ånga (3) Total 12 bar 15 bar
[kg/t] [kW] [kW] [%] [ℓ] [ℓ] [ℓ] [kg] [kg]
SIXEN 350 350 265 238 90,0 670 245 915 1500 1700
SIXEN 500 500 379 341 90,0 670 245 915 1620 2000
SIXEN 650 650 492 443 90,0 970 260 1230 2000 2400
SIXEN 800 800 606 545 90,0 970 260 1230 2120 2900
SIXEN 1000 1000 757 681 90,0 1280 530 1810 2720 3300
SIXEN 1350 1350 1022 920 90,0 1500 650 2150 3250 4000
SIXEN 1700 1700 1287 1158 90,0 1850 620 2470 3700 4800
SIXEN 2000 2000 1514 1363 90,0 2100 740 2840 4250 5200
SIXEN 2500 2500 1893 1703 90,0 2550 800 3350 5000 6600
SIXEN 3000 3000 2271 2044 90,0 3020 950 3970 5650 7200
SIXEN 3500 3500 2650 2385 90,0 3600 1400 5000 6950 8300
SIXEN 4000 4000 3028 2726 90,0 4800 2150 6950 8550 11000
SIXEN 5000 5000 3786 3407 90,0 5200 2200 7400 9600 12100

(1) vid 80 °C matarvattentemperatur
(2) vid 240 °C rökgastemperatur
(3) vid normalt vattennivå (n.v.n.)
