VRC
Upprättstående kondensattank
Med mekanisk eller elektronisk nivåkontroll (typ VRC eller VRC-V)
Volym: 200 – 5000 l
(större på förfrågan)
Vertikal vattentank för matarvatten förvaring och återhämtning av returkondensat.
Cylindrisk tank design med rundade ändar, komplett med utrustning för automatisk drift, stödben och inspektionslucka.
Tillverkad helt i syrafast stål AISI 316L.
Tillgänglig i storlekar som passar alla ångpannor.
Nivåkontroll typ
Finns med två typ av nivåkontroll:

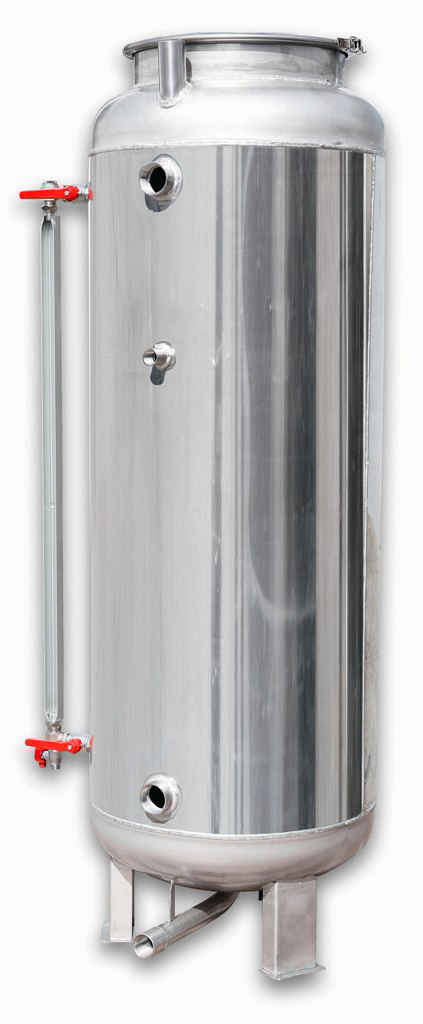

- Typ VRC: Med mekanisk nivåreglering med flottörventil

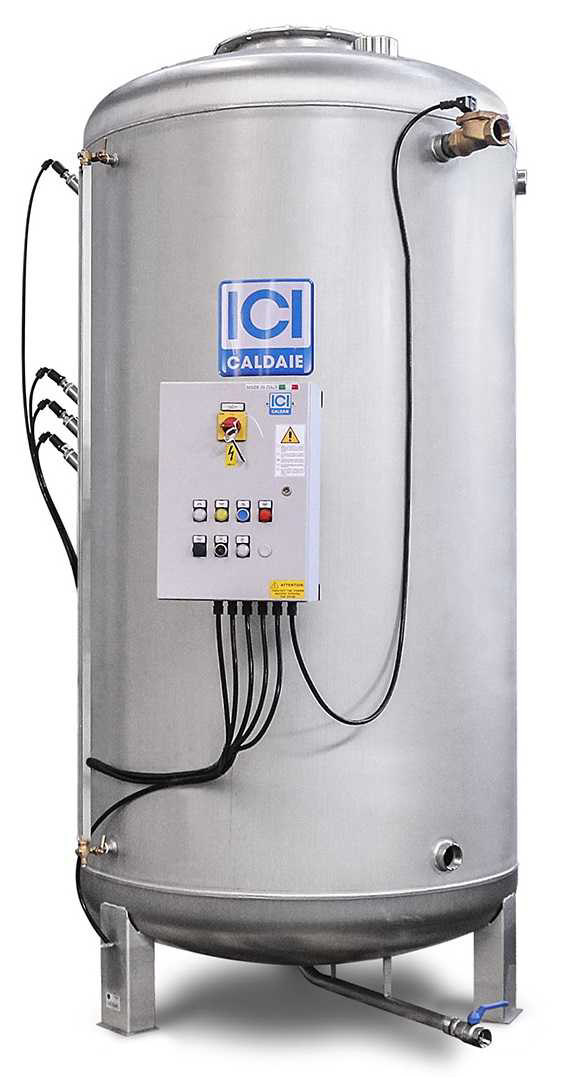

- Typ VRC-V: Med elektrisk nivåreglering med elektromagnetisk ventil och hög- och lågnivålarm
Specifikationer visas för:
- Typ VRC: Med mekanisk nivåreglering med flottörventil
- Typ VRC-V: Med elektrisk nivåreglering med elektromagnetisk ventil och hög- och lågnivålarm

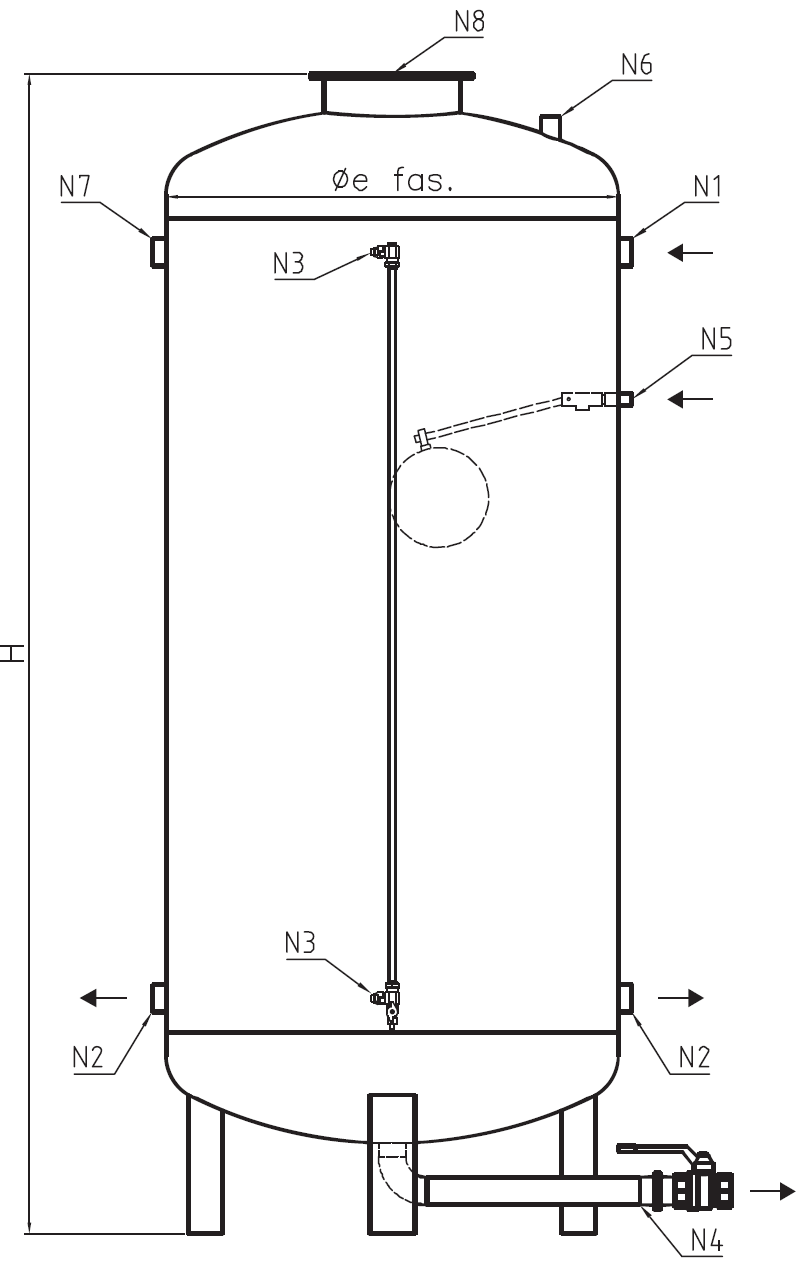

Typ VRC (med mekanisk nivåreglering):
| Modell | Totalvolym | Mått | Vikt | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | ØD | N1 | N2 | N3 | N4 | N5 | N6 | N7 | N8 | |||
| [l] | [mm] | [mm] | ["] | ["] | ["] | ["] | ["] | ["] | ["] | ["] | [kg] | |
| VRC 200 | 200 | 1420 | 450 | 1"1/4 | 1"1/4 | 1/2" | 1" | 1/2" | 1" | 1"1/4 | 240 | 32 |
| VRC 300 | 300 | 1460 | 550 | 1"1/4 | 1"1/4 | 1/2" | 1" | 1/2" | 1" | 1"1/4 | 320 | 41 |
| VRC 500 | 500 | 1900 | 600 | 1"1/4 | 1"1/4 | 1/2" | 1" | 1/2" | 1" | 1"1/4 | 320 | 56 |
| VRC 800 | 800 | 1870 | 790 | 1"1/4 | 1"1/4 | 1/2" | 1"1/4 | 1/2" | 1" | 1"1/4 | 320 | 71 |
| VRC 1000 | 1000 | 2140 | 800 | 1"1/4 | 1"1/4 | 1/2" | 1"1/4 | 1/2" | 1" | 1"1/4 | 320 | 78 |
| VRC 1500 | 1500 | 2140 | 1000 | 2" | 2" | 1/2" | 1"1/4 | 1/2" | 1" | 2" | 400 | 118 |
| VRC 2000 | 2000 | 2230 | 1200 | 2" | 2" | 1/2" | 1"1/4 | 3/4" | 1" | 2" | 400 | 150 |
| VRC 2500 | 2500 | 2480 | 1200 | 2" | 2" | 1/2" | 1"1/4 | 3/4" | 1" | 2" | 400 | 164 |
| VRC 3000 | 3000 | 2750 | 1250 | 2" | 2" | 1/2" | 1"1/4 | 3/4" | 1" | 2" | 400 | 213 |
| VRC 4000 | 4000 | 2830 | 1400 | 2" | 2" | 1/2" | 1"1/4 | 1" | 1" | 2" | 400 | 278 |
| VRC 5000 | 5000 | 2860 | 1600 | 2" | 2" | 1/2" | 1"1/4 | 1" | 1" | 2" | 400 | 358 |
Teckenförklaring |
|
| N1 | Inlopp för returkondensat |
| N2 | Vattenutlopp (till pannans matarvattenpump) |
| N3 | Anslutning för nivåindikator |
| N4 | Dräneringsutlopp |
| N5 | Vatteninlopp (från vattenbehandlingssystem) |
| N6 | Atmosfärisk ventilation (lämnas öppen mot atmosfär) |
| N7 | Överlopp |
| N8 | Inspektionslucka |

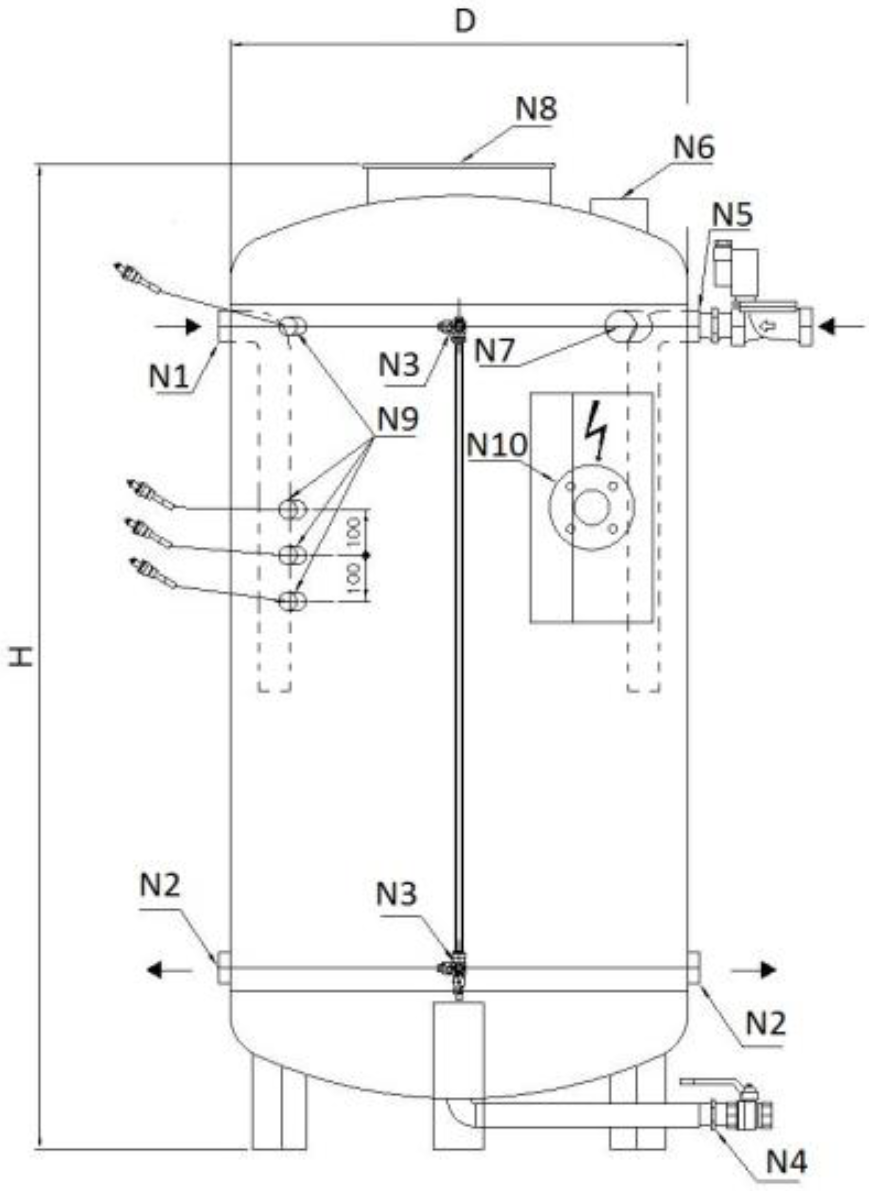

Typ VRC-V (med elektrisk nivåreglering):
| Modell | Totalvolym | Mått | Vikt | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | ØD | N1 | N2 | N3 | N4 | N5 | N6 | N7 | N8 | N9 | N10 | |||
| [l] | [mm] | [mm] | ["] | ["] | ["] | ["] | ["] | ["] | ["] | ["] | ["] | [mm] | [kg] | |
| VRC-V 200 | 200 | 1420 | 450 | 1"1/4 | 1"1/4 | 1/2" | 1" | 1"1/4 | 4" | 1"1/4 | 240 | 1" | DN65 | 60 |
| VRC-V 300 | 300 | 1460 | 550 | 1"1/4 | 1"1/4 | 1/2" | 1" | 1"1/4 | 4" | 1"1/4 | 320 | 1" | DN65 | 75 |
| VRC-V 500 | 500 | 1900 | 600 | 1"1/4 | 1"1/4 | 1/2" | 1" | 1"1/4 | 4" | 1"1/4 | 320 | 1" | DN65 | 100 |
| VRC-V 800 | 800 | 1870 | 790 | 1"1/4 | 1"1/4 | 1/2" | 1"1/4 | 1"1/4 | 4" | 1"1/4 | 320 | 1" | DN65 | 110 |
| VRC-V 1000 | 1000 | 2140 | 800 | 1"1/4 | 1"1/4 | 1/2" | 1"1/4 | 1"1/4 | 4" | 1"1/4 | 320 | 1" | DN65 | 135 |
| VRC-V 1500 | 1500 | 2140 | 1000 | 2" | 2" | 1/2" | 1"1/4 | 2" | 4" | 2" | 400 | 1" | DN65 | 160 |
| VRC-V 2000 | 2000 | 2230 | 1200 | 2" | 2" | 1/2" | 1"1/4 | 2" | 4" | 2" | 400 | 1" | DN65 | 200 |
| VRC-V 2500 | 2500 | 2480 | 1200 | 2" | 2" | 1/2" | 1"1/4 | 2" | 4" | 2" | 400 | 1" | DN65 | 220 |
| VRC-V 3000 | 3000 | 2750 | 1250 | 2" | 2" | 1/2" | 1"1/4 | 2" | 4" | 2" | 400 | 1" | DN65 | 270 |
| VRC-V 4000 | 4000 | 2830 | 1400 | 2" | 2" | 1/2" | 1"1/4 | 2" | 4" | 2" | 400 | 1" | DN65 | 310 |
| VRC-V 5000 | 5000 | 2860 | 1600 | 2" | 2" | 1/2" | 1"1/4 | 2" | 4" | 2" | 400 | 1" | DN65 | 390 |
Teckenförklaring |
|
| N1 | Inlopp för returkondensat |
| N2 | Vattenutlopp (till pannans matarvattenpump) |
| N3 | Anslutning för nivåindikator |
| N4 | Dräneringsutlopp |
| N5 | Vatteninlopp (från vattenbehandlingssystem) |
| N6 | Atmosfärisk ventilation (lämnas öppen mot atmosfär) |
| N7 | Överlopp |
| N8 | Inspektionslucka |
| N9 | Anslutning för nivåelektrod |
| N10 | Monteringsfäste för kontrollpanel |
