REX
Värmeeffekt: 90 – 6 000 kW
Verkningsgrad: >91 %
Designtryck: 5, 6, 10 eller 16 bar
Designtemperatur: 110 °C
ICI REX högpresterande säckeldade värmepannor är lämpliga för gas- eller oljebrännare och för värmeanläggningar med flödestemperatur mellan 60 och 100 °C.
Eldstadens bakstycke är helt kupad (ingen T-svetsningar) och nedsänkt i pannvattnet, vilket ger en effektiv kylning av eldstaden

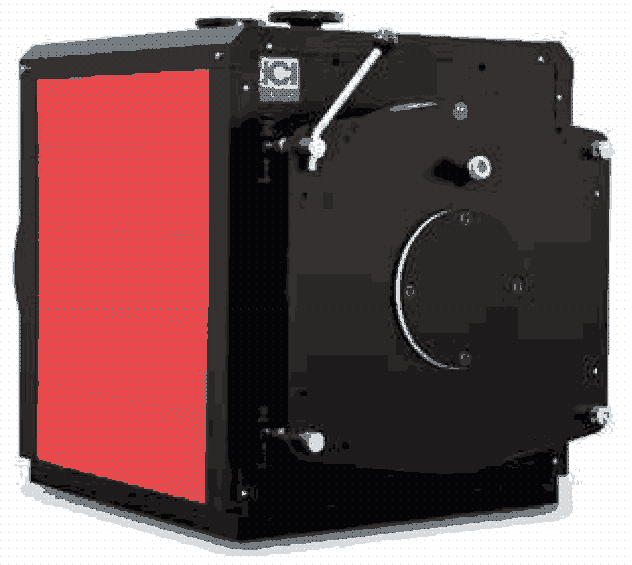

Levereras med kabinett tillverkat av lättmonterad målad stålplåt (REX 7 till 130) eller med ytterhölje av präglat aluminium (REX 140 till 600)
Pannan kan användas för båda gas- och oljebränsle och kan levereras i specialversion för aggressivt biobränsle
| Pannmodell | REX 10, REX 100, REX 12, REX 120, REX 130, REX 15, REX 180, REX 20, REX 240, REX 30, REX 300, REX 40, REX 450, REX 600, REX 62, REX 75, REX 85, REX 9 |
|---|---|
| Pannstorlek | 100 kW, 1000 kW, 120 kW, 1200 kW, 1300 kW, 150 kW, 1800 kW, 200 kW, 2400 kW, 300 kW, 3000 kW, 3500 kW, 400 kW, 4500 kW, 6000 kW, 620 kW, 750 kW, 850 kW, 90 kW |
| Märke | ICI |
Generellt
| Designtryck [bar] | Designtemperatur [°C] | Bränsle |
|---|---|---|
| 5, 6, 10 och 16 (1) | 110 | Naturgas, gasol, biogas(2), lättolja eller tjockolja |
(1) 10 och 16 bar på förfrågande
(2) Speciell konfiguration för biogas
ICI REX - Värmeeffekt, vattenvolym och vikt
| Pannmodell | Artikelnummer | Max värmeeffekt(1) [kW] | Max brännareffekt(1) [kW] | Verkningsgrad(1) [%] | Rökgasmotstånd(1) [mbar] | Vattensida tryckfall(2) [mbar] | Vattenvolym [l] | Torr vikt(3) [kg] |
|---|---|---|---|---|---|---|---|---|
| REX 9 | 90 | 98 | 91,8 | 0,8 | 13 | 123 | 258 | REX 10 | 100 | 109 | 91,7 | 1,0 | 16 | 123 | 258 | REX 12 | 120 | 130 | 91,6 | 1,1 | 23 | 123 | 258 | REX 15 | 150 | 163 | 92,0 | 1,2 | 35 | 172 | 346 | REX 20 | 200 | 216 | 91,7 | 1,9 | 63 | 172 | 346 | REX 30 | 300 | 325 | 92,3 | 2,0 | 50 | 300 | 475 | REX 40 | 400 | 455 | 92,4 | 4,5 | 42 | 360 | 584 | REX 62 | 620 | 672 | 92,3 | 6,4 | 92 | 645 | 963 | REX 75 | 750 | 813 | 92,3 | 5,2 | 55 | 855 | 1205 | REX 85 | 850 | 921 | 92,3 | 7,2 | 71 | 855 | 1205 | REX 100 | 1000 | 1106 | 92,2 | 4,0 | 42 | 1200 | 1843 | REX 120 | 1200 | 1301 | 92,2 | 5,5 | 58 | 1200 | 1843 | REX 130 | 1300 | 1409 | 92,3 | 6,5 | 68 | 1200 | 1843 | REX 180 | 1800 | 1950 | 92,3 | 7,0 | 37 | 1650 | 2750 | REX 240 | 2400 | 2600 | 92,3 | 7,5 | 40 | 2300 | 3900 | REX 300 | 3000 | 3250 | 92,3 | 8,0 | 49 | 3150 | 5200 | REX 350 | 3500 | 3792 | 92,3 | 9,0 | 60 | 3650 | 5700 | REX 450 | 4500 | 4865 | 92,5 | 10,0 | 124 | 4900 | 7920 | REX 600 | 6000 | 6480 | 92,6 | 12,0 | 91 | 6900 | 11330 |
(1) Vid 100% last och genomsnittstemperatur 70 °C
(2) Vid 100% last och ΔT=12 K
(3) Vid 5/6 bar konstruktionstryck
